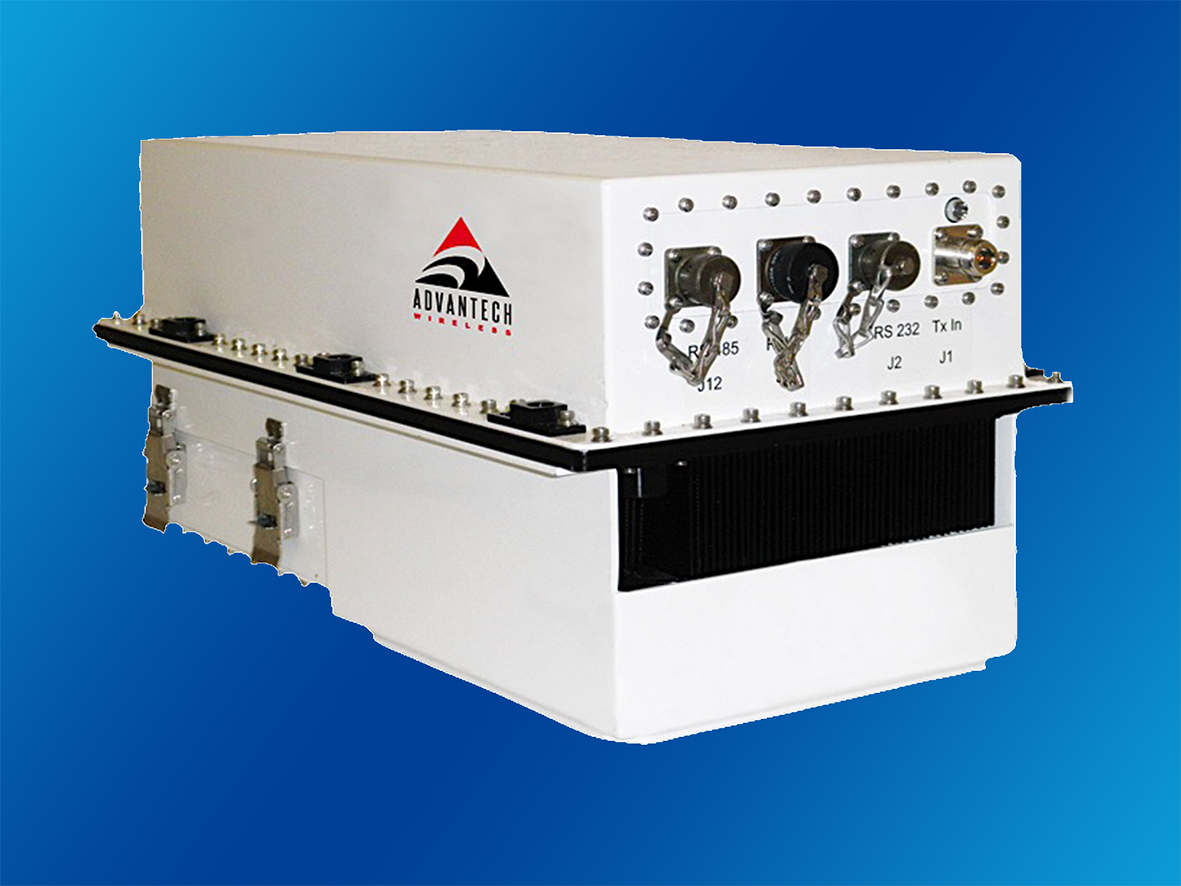

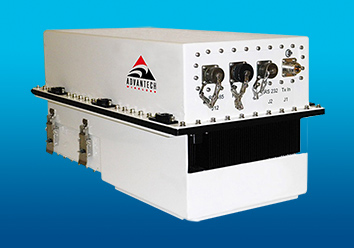

SSPB-2000C系列是集線器安裝上變頻器發射機，在C波段工作。SSPB-2000C是一個集成單元，配有電源、鎖相振蕩器、混頻器、濾波器和冷卻機構。用于戶外操作，SSPB-2000C提供了最大的方便和效率
- L-band 至 C-band 上變頻 (見表A)
- 輸出功率50W至250W的集成放大器(見表A)
- 鎖相環需要外部參考
- 高線性度（低互調產品）
- 防水外殼設計
- 支持遠程監控和控制
- 過熱和失鎖保護
- 具備輸出信號檢測口
- CE標記
- 現場可更換電源
- 內置諧波濾波器
- 緊湊封裝
|
技術指標 |
50W |
60W |
80W |
100W |
125W |
150W |
200W |
250W |
||
|
|
||||||||||
|
可用性 |
|
|
|
|
|
|
|
|
||
|
CS, CR |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
||
|
CL |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
NA |
||
|
CX, CI, CP |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
NA |
||
|
輸出功率 (PSAT) dBm |
+47 |
+48 |
+49 |
+50 |
+51 |
+52 |
+53 |
+54 |
||
|
輸出功率 (P1dB) 最小. dBm |
+46 |
+47 |
+48 |
+49 |
+50 |
+51 |
+52 |
+53 |
||
|
變頻增益 @ 最大. 適宜溫度下 |
67 dB |
68 dB |
69 dB |
70 dB |
71 dB |
72 dB |
73 dB |
74 dB |
||
|
增益調整范圍 |
20 dB 最小 |
|||||||||
|
輸入/輸出頻率范圍 |
見表A |
|||||||||
|
頻率檢測 |
除CX頻段（5.85 GHz– 6.725 GHz）外的非反相 |
|||||||||
|
增益平坦度 |
±1.5 dB, 最大@全頻段, 0.6 dB/40 MHz |
|||||||||
|
增益變化@全溫度范圍 |
±1.5 dB @全工作范圍 |
|||||||||
|
增益隨時間變化 |
±0.25 dB 最大@恒溫和驅動水平 |
|||||||||
|
輸入回波損耗/VSWR |
14 dB / 1.5:1 |
|||||||||
|
輸出回波損耗/VSWR |
19 dB /1.25:1 |
|||||||||
|
噪聲功率密度 (NPD) |
-70 dBm/Hz,最大@ TX 頻段 -155 dBm/Hz,最大@ Rx頻段 |
|||||||||
|
雜散 |
-60 dBc,最大 |
|||||||||
|
額定功率下的諧波 |
-70 dBc,最大 |
|||||||||
|
AM/PM 轉換 |
2.5? /dB 最大@P1dB 1°/dB 最大@3 dB 回退 |
|||||||||
|
三階IMD |
-26 dBc, 最大 @ 從P1dB回退3dB |
|||||||||
|
本振頻率(LO) |
見表A |
|||||||||
|
本振泄露 |
-20 dBm |
|||||||||
|
相位噪聲 |
-50 dBc/Hz@ 10Hz -75 dBc/Hz@ 1000Hz -95 dBc/Hz @ 100 kHz -65 dBc/Hz@ 100Hz -85 dBc/Hz @ 10 kHz -105 dBc/Hz @ 1 MHz |
|||||||||
|
群時延 (在任一40 MHz范圍內): |
線性 0.02 ns /MHz, 最大 拋物線 0.003 ns/MHz2, 最大 紋波 1 ns p-p, 最大 |
|||||||||
|
參考時鐘 (自動切換) |
||||||||||
|
注 如果不提供外部參考，裝置將自動切換到內部參考。對于1:1冗余操作，建議使用內部10MHz參考。 |
||||||||||
|
參考頻率 |
10 MHz |
|||||||||
|
參考頻率相位噪聲 |
-115 dBc/Hz @ 10 Hz -135 dBc/Hz @ 100 Hz -148 dBc/Hz @ 1000 Hz -150 dBc/Hz @ 10 kHz -160 dBc/Hz @ 100 kHz |
|||||||||
|
參考電平 |
0 dBm ± 5 dB |
|||||||||
|
電源需求 |
||||||||||
|
AC輸入電壓 |
110 /220 VAC 自適應 (47-63 Hz) |
|||||||||
|
功耗 (W) |
400W |
600W |
800W |
900W |
1000W |
1200W |
1300W |
1500W |
||
|
規格 |
||||||||||
|
尺寸(L x W x H) |
49.22 x 25.40 x 23.36 cm |
|||||||||
|
重量 |
20 kg |
22 kg |
||||||||
|
接口 |
RF輸入 N 型 (Female) 中繼接口 MS3112E12-10P 電源接口 MS3102R16-10P |
冗余 MS3112E16-26P RS-232 MS3112E10-6P RS-485 MS3112E10-6P |
RF輸出 CPR137波導口 |
|||||||
|
環境指標 |
||||||||||
|
溫度 工作溫度 貯存溫度 |
-30? C 至 +55? C; 選件: 選件 1: -40°C 至 +55°C; 選件 2: -50°C 至 +50°C -55? C 至 +85? C |
|||||||||
|
相對濕度 |
100%, 冷凝 |
|||||||||
|
海拔 |
3050m |
|||||||||
