COM08L1A-2251 8路L波段有源合路器
8路L波段有源合路器
COM08L1A-2251 是一款帶有單位增益的8路L波段有源合路器。10MHz參考信號和直流供 電僅在端口1導通，功分器需要8-18V直流供電。

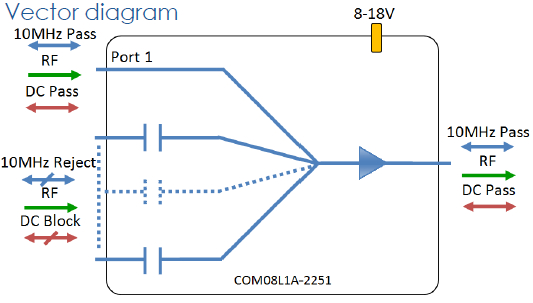

特性圖：
技術指標
|
COM08L1A-2251 |
S5S5 |
N5N5 |
B5B5 |
B7B7 |
F7F7 |
|
頻率范圍 |
850-2150MHz |
850-2150MHz |
850-2150MHz |
850-2150MHz |
850-2150MHz |
|
RF接口 |
50Ω SMA |
50Ω N型 |
50Ω BNC |
75Ω BNC |
75Ω F型 |
|
增益 |
0 ± 0.50dB |
0 ± 0.50dB |
0 ± 0.60 dB |
0 ± 0.75dB |
0 ± 0.75dB |
|
平坦度 |
0 ± 0.6dB |
0 ± 0.6dB |
0 ± 0.6dB |
0 ± 0.7dB |
0 ± 1.0dB |
|
輸入回波損耗 |
22dB 典型 |
22dB 典型 |
18 dB 典型 |
15dB 典型 |
12 dB 典型 |
|
12dB 最小 |
12 dB 最小 |
10 dB 最小 |
8 dB 最小 |
8 dB 最小 |
|
|
輸出回波損耗 |
20dB 典型 |
20 dB 典型 |
18dB 典型 |
15 dB 典型 |
15dB 典型 |
|
12 dB 最小 |
12 dB 最小 |
10 dB 最小 |
8 dB 最小 |
8 dB 最小 |
|
|
1 dB 壓縮點 |
15dBm 典型 |
15dBm 典型 |
15dBm 典型 |
15dBm 典型 |
15dBm 典型 |
|
12dBm 最小 |
12dBm 最小 |
12dBm 最小 |
12dBm 最小 |
12dBm 最小 |
|
|
三階交調 |
24dBm |
24dBm |
26dBm |
26dBm |
26dBm |
|
噪聲系數 |
15dB |
14dB |
15dB |
15dB |
15dB |
|
環境 |
|
最大運行參數 |
||
|
工作溫度 |
0?C to 45?C |
|
射頻輸入功率 |
+16 dBm (40mW)最大 |
|
儲存溫度 |
-20?C to +75?C |
|
額定直流電壓 |
35V （任意射頻接口） |
|
使用地點 |
僅室內 |
|
額定直流電流 |
500mA 最大 |
|
濕度 |
85% 無凝結 |
|
直流耗電 |
80mA典型， 100mA最大 |
|
海拔 |
3050米 |
|
注：請勿使設備運行時超過最大參數，以免對設備造成損壞！ |
|
|
外觀參數 |
|
|
尺寸（長x寬x高）mm |
201.28x188.79x18 |
