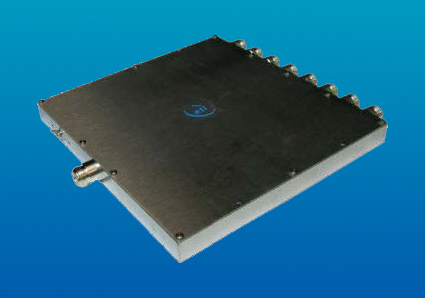

COM08L1P-2591 8路L波段無源功分/合路器
這款模塊的RF接口有多種可選：50 Ω SMA型，50 Ω N型，50 Ω BNC型和75 Ω BNC型或75 Ω F型。
這款模塊的RF接口有多種可選：50 Ω SMA型，50 Ω N型，50 Ω BNC型和75 Ω BNC型或75 Ω F型。
COM08L1P-2591
8路L波段無源功分/合路器
?
COM08L1P-2591是一款無源8路L波段功分/合路器，10MHz與直流在所有端口都被隔離。
?
這款模塊的RF接口有多種可選：50 Ω SMA型，50 Ω N型，50 Ω BNC型和75 Ω BNC型或75 Ω F型。

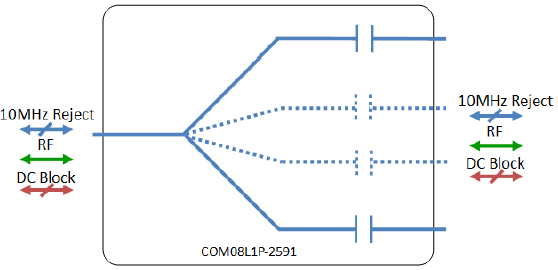

特性框圖
|
RF 技術指標 |
|||||
|
COM08L1P-2591 |
S5S5 |
N5N5 |
B5B5 |
B7B7 |
F7F7 |
|
頻率范圍 |
850-2150 MHz |
850-2150 MHz |
850-2150 MHz |
850-2150 MHz |
850-2150 MHz |
|
RF 接頭 |
50Ω SMA |
50Ω N |
50Ω BNC |
75Ω BNC |
75Ω F |
|
插入損耗 |
1.5 dB 典型 |
1.5 dB 典型 |
1.6 dB 典型 |
1.8 dB 典型 |
2.0 dB 典型 |
|
2.2 dB 最大 |
2.2 dB 最大 |
2.5 dB 最大 |
2.9 dB 最大 |
3.1 dB 最大 |
|
|
平坦度 |
± 1.2 dB |
± 1.2 dB |
± 1.4 dB |
± 1.7 dB |
± 1.7 dB |
|
輸入回波損耗 |
18 dB 典型 |
18 dB 典型 |
15 dB 典型 |
15 dB 典型 |
15 dB 典型 |
|
13 dB 最小 |
13 dB 最小 |
10 dB 最小 |
8 dB 最小 |
8 dB 最小 |
|
|
輸出回波損耗 |
22 dB 典型 |
22 dB 典型 |
20 dB 典型 |
15 dB 典型 |
15 dB 典型 |
|
13 dB 最小 |
13 dB 最小 |
12 dB 最小 |
8 dB 最小 |
8 dB 最小 |
|
|
隔離度典型 (dB) |
25 |
25 |
25 |
25 |
25 |
|
相位 & 幅度 偏差 |
3Φ |
4Φ |
4Φ |
10Φ |
10Φ |
|
0.3dB |
0.5dB |
0.5dB |
1.0dB |
1.0dB |
|
*上述插入損耗理論上是由于功率經8路分配后會下降9dB
典型的值可能因生產批次不同而有所差別。
?
|
環(huán)境 |
? |
最大工作參數(shù) |
||
|
操作溫度 |
0?C - 45?C |
? |
RF輸入功率 |
+37 dBm (5W) 功分器 |
|
儲存溫度 |
-20?C - +75?C |
? |
RF輸入功率 |
+33 dBm (2W) 合路器 |
|
使用地點 |
僅室內 |
? |
直流電壓 |
35V on any RF port |
|
相對濕度 |
85% 無凝結 |
? |
直流電流 |
N/A |
|
海拔 |
3050米 |
? |
? |
? |
