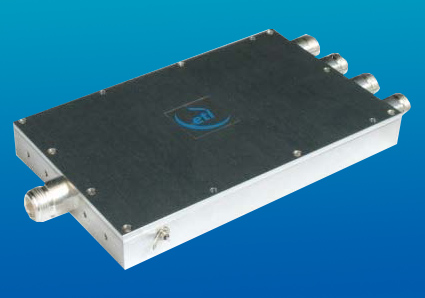

COM04L1P-2563 4路無源功分合路器
4路無源功分合路器
?
|
概述：?? COM04L1P-2563 是一款4路無源功分合路器，可以穩定工作在850 MHz to 2150 MHz 頻段內，10MHz參考信號與直流在端口1導通。 該型功分合路器具有多種連接器可供選擇: ?50 Ω SMA，N型，BNC和75 Ω BNC 或F型。 |
|
|

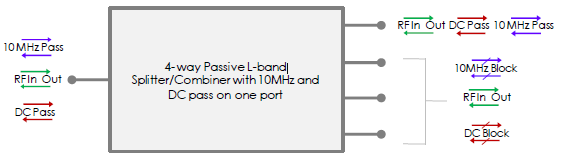

特性框圖：
|
|
技術指標：
|
COM04L1P-2563 |
S5S5 |
N5N5 |
B5B5 |
B7B7 |
F7F7 |
|
|
RF接口 |
50Ω SMA |
50Ω N型 |
50Ω BNC |
75Ω BNC |
75Ω F型 |
|
|
插入損耗 (dB) |
典型 |
0.8 |
0.8典型 |
1典型 |
1.0典型 |
1.8典型 |
|
最大 |
1.2 |
1.3最大 |
1.6最大 |
2.2最大 |
2.8最大 |
|
|
隔離度(dB) |
23 |
23 |
23 |
23 |
23 |
|
|
回波損耗(dB) |
典型 |
18 |
18典型 |
16典型 |
14典型 |
12典型 |
|
最小 |
12 |
12最小 |
12最小 |
10最小 |
8最小 |
|
|
相位&幅度偏移 |
Φ |
1° |
1° |
1.5° |
3° |
5° |
|
Amp(dB) |
0.2 |
0.2 |
0.3 |
0.5 |
0.7 |
|
?
|
參?? 數 |
值 |
注釋 |
|
RF輸入功率 |
+37 dBm (5W) |
最大RF總功率 |
|
直流電壓 |
50V / 1 A |
任意RF端口 : 3A最大（F，SMA） |
|
工作溫度 |
0 to 45°C |
僅室內 |
|
儲存溫度 |
-20°C to +75°C |
? |
|
濕??? 度 |
85% |
無凝結 |
注：使用時超過額定參數，將瞬間造成永久損傷
?
|
外觀參數 |
|
|
尺寸（長x寬x高）mm |
120.2x96.4x18.8 |
