COM02L1P-2543 2路無源功分合路器
COM02L1P-2543
2路無源功分合路器
? ??
|
COM02L1P-2543 是一款2路無源功分合路器，可以穩定工作在850 MHz 至2150 MHz 頻段內，10MHz參考信號與直流在端口1導通。 該型功分合路器具有多種連接器可供選擇: ?50 Ω SMA，N型，BNC和75 Ω BNC 或F型。 |
? |
?

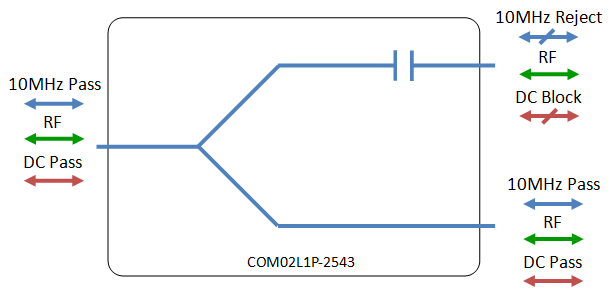

特性框圖：
技術指標：
|
RF 參數 |
|||||
|
COM02L1P-2543 |
S5S5 |
N5N5 |
B5B5 |
B7B7 |
F7F7 |
|
頻率范圍 |
850-2150 MHz |
||||
|
RF 連接器 |
50Ω SMA型 |
50Ω N型 |
50Ω BNC型 |
75Ω BNC型 |
75Ω F型 |
|
插入損耗 |
0.5±0.4dB |
0.5±0.4dB |
0.5±0.4dB |
0.7±0.4dB |
0.7±0.4dB |
|
平坦度 |
± 0.35 dB |
± 0.35 dB |
± 0.35 dB |
± 0.35 dB |
± 0.35 dB |
|
輸入回波損耗 |
22 dB 典型 |
22 dB 典型 |
22 dB 典型 |
14 dB 典型 |
14 dB 典型 |
|
15 dB 最小 |
15 dB 最小 |
15 dB 最小 |
10 dB 最小 |
10 dB 最小 |
|
|
輸出回波損耗 |
24 dB 典型 |
24 dB 典型 |
24 dB 典型 |
20 dB 典型 |
20dB 典型 |
|
15 dB 最小 |
15 dB 最小 |
15 dB 最小 |
12 dB 最小 |
12 dB 最小 |
|
|
典型隔離度 |
20 dB |
20 dB |
20 dB |
20 dB |
20 dB |
|
相位 & 幅度偏移 |
3Φ |
4Φ |
4Φ |
5Φ |
5Φ |
|
0.2dB |
0.2dB |
0.25dB |
0.3dB |
0.3dB |
|
?
?
|
環境參數 |
? |
最大工作參數 |
||
|
操作溫度 |
0℃ 至 ﹢45℃ |
? |
RF輸入功率 |
+27dBm (500mW) |
|
儲存溫度 |
-20℃ 至 ﹢75℃ |
? |
DC電壓 |
35V @ 任一RF接口 |
|
使用地點 |
僅室內 |
? |
DC電流 |
500mA最大 |
|
相對濕度 |
85％最大（無凝結） |
? |
功耗 |
無 |
|
海拔 |
3050m |
? |
? |
? |
|
注：使用時超過額定參數，將瞬間造成永久損傷。 |
||||
|
外觀參數 |
|
|
尺寸（長x寬x高）mm |
120.2x96.4x18.8 |
