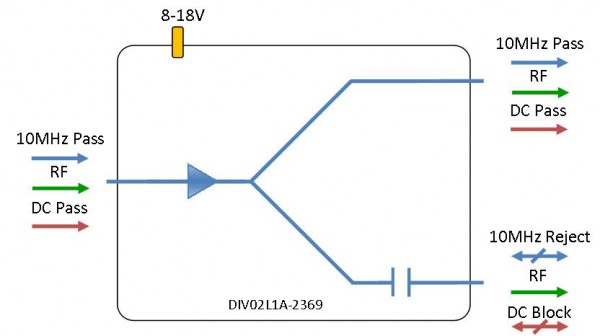

該設備的連接器有多種類型可供用戶選擇:
50 Ω SMA, N-type, BNC and 75 Ω BNC or F-type。
|
DIV02L1A-2369-xxxx |
S5S5 |
N5N5 |
B5B5 |
B7B7 |
F7F7 |
|
頻率范圍 |
850-2150MHz |
850-2150MHz |
850-2150MHz |
850-2150MHz |
850-2150MHz |
|
射頻連接器 |
50Ω? SMA |
50Ω? N-Type |
50Ω? BNC |
75Ω? BNC |
75Ω? F-Type |
|
增益 |
6±0.6 dB |
6±0.6 dB |
6±0.8 dB |
6±1 dB |
6±1 dB |
|
平坦度 |
±0.3 dB |
±0.3 dB |
±0.4 dB |
±0.8 dB |
±0.8 dB |
|
輸入回波損耗 |
16 dB typ |
16 dB typ |
14 dB typ |
10 dB typ |
10 dB typ |
|
12 dB min |
12 dB min |
10 dB min |
8 dB min |
8 dB min |
|
|
輸出回波損耗 |
20 dB typ |
20 dB typ |
18 dB typ |
12 dB typ |
12 dB typ |
|
18 dB min |
18 dB min |
16 dB min |
8 dB min |
8 dB min |
|
|
1dB壓縮點 |
14dBm typ |
14dBm typ |
14dBm typ |
14dBm typ |
14dBm typ |
|
12dBm min |
12dBm min |
12dBm min |
12dBm min |
12dBm min |
|
|
三階交調 |
23dB |
23dB |
23dB |
23dB |
23dB |
|
噪聲因數 |
11 dBm |
11 dBm |
11 dBm |
11 dBm |
11 dBm |
|
10MHz插入損耗 |
0±3dB |
0±3dB |
0±3dB |
0±3dB |
0±3dB |
注：1、1dB壓縮點與輸出功率有關
2、隔離度：兩個輸出端口之間的隔離度典型值為16dB；公共端與任意輸出端之間的隔離度典型值為35dB。
|
使用環境參數 |
|
|
操作溫度 |
0?C to 45?C |
|
貯存溫度 |
-20?C to +75?C |
|
使用地點 |
僅室內 |
|
濕度 |
85%（無凝結） |
|
海拔 |
3050m |
?
|
最大運行參數 |
|
|
最大輸入功率 |
+21 dBm (63mW) |
|
額定直流電壓 |
35V （任意射頻接口） |
|
額定直流電流 |
2A max |
|
直流耗電 |
80mA，最大100mA |
|
注：請勿使設備運行時超過最大參數，以免對設備造成損壞！ |
|
|
外觀參數 |
|
|
尺寸（長x寬x高）mm |
97.9 x 50.4 x 18.8 |
